Счётчик импульсов ZLVt 241

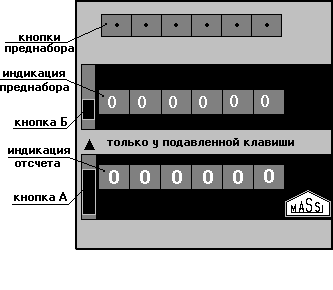

Электромеханические счетчики импульсов типа ZLVt-241 производства фирмы "Massi" (ГДР) широко использовались в отечественном станкостроении. Эти счетчики имеют 6 кнопок преднабора, поле индикации преднабора и поле индикации отсчета.

При нажатой кнопке "А" и поднятой вверх кнопке "Б" с помощью кнопок преднабора вводится число от 1 до 999999.

Электрические импульсы, поступающие от исполнительного механизма машины, отражаются в поле индикации отсчета, при этом число в поле индикации преднабора соответственно уменьшается. Когда количество электрических импульсов, поданных на счетчик, достигнет величины, предварительно набранной в поле преднабора, счетчик замыкает управляющий контакт, включенный в схему управления оборудованием.

После этого на счетчик может быть отправлен ответный импульс на сброс показания счетчика. При этом поле отсчета обнуляется, а в поле преднабора восстанавливается установленная ранее величина. Таким образом счетчик готов к выполнению следующего аналогичного цикла работы.

Габаритные размеры счетчика 50 х 50 х110 мм.

Максимальная частота повторения импульсов - 15 импульсов в секунду.

Рабочее напряжение - 24 В постоянного тока.
